La fase que condiciona todo lo que viene después
El cálculo y el diseño son la fase que determina el resto del proyecto. Un modelo bien resuelto ajusta el consumo de acero, evita las incompatibilidades que luego aparecen en taller y permite que el montaje se ejecute en el orden previsto. Un modelo mal resuelto se paga en obra, siempre.
En DTCOM esta fase la asume nuestro departamento técnico, no una ingeniería externa. Calcula desde la estructura de una nave industrial estándar hasta edificios y obras civiles de geometría complicada, y trabaja con el mismo modelo 3D con el que después se fabrica y se monta: los planos de taller y los planos de montaje salen del mismo origen que el cálculo.
QUÉ ENTREGAMOS
Del predimensionado a los planos de montaje
Cuando DTCOM se encarga del cálculo y diseño de una estructura metálica, el trabajo abarca todas las fases del proyecto técnico de estructura: desde el predimensionado inicial y el modelo 3D completo hasta los planos de fabricación y montaje, y la memoria de cálculo para la dirección facultativa o la administración. Una de las aportaciones más valiosas de nuestro departamento técnico es la optimización del diseño estructural.
En proyectos de mediana y gran envergadura, conseguimos reducciones del 5-10 % en el peso de la estructura, lo que supone un ahorro significativo y mensurable en el coste total del proyecto.
Evaluación de distintas soluciones estructurales para la mejor relación resistencia-peso-coste.
Análisis de cargas y verificación de cumplimiento normativo (CTE, EAE, Eurocódigos).
Dimensionado de uniones atornilladas y soldadas en los puntos críticos de la estructura.
Documentación de taller con cotas CNC y replanteo de obra con puntos de izado y secuencias.
COMPORTAMIENTO Y NORMATIVA
Cómo verificamos que la estructura resiste
Esta fase se ocupa del comportamiento físico de la estructura: que soporte las acciones previstas —peso propio, sobrecargas de uso, viento, nieve y sismo cuando aplica— cumpliendo el CTE, la EAE y los Eurocódigos, y que lo haga tanto en estados límite últimos como de servicio.
Es también donde se gana o se pierde peso de acero. Un análisis riguroso permite ajustar secciones sin tocar el margen de seguridad, y ese ajuste es dinero directo en el presupuesto de material.
Usando herramientas como Cypecad y PowerConnect nos encargamos de el análisis estructura y la memoria de cálculo:
-
→
Cypecad: análisis de edificios y estructuras, con dimensionado de acero según normativa española y europea.
-
→
PowerConnect: cálculo de nudos y uniones para garantizar la transmisión de esfuerzos en los puntos críticos.
-
→
Análisis estructural completo: cargas, combinaciones de acciones y verificación de estados límite últimos y de servicio.
-
→
Memoria de cálculo: documentación técnica completa para la administración o la dirección facultativa.
MODELADO BIM Y PLANOS DE TALLER
Cómo convertimos el cálculo en algo fabricable

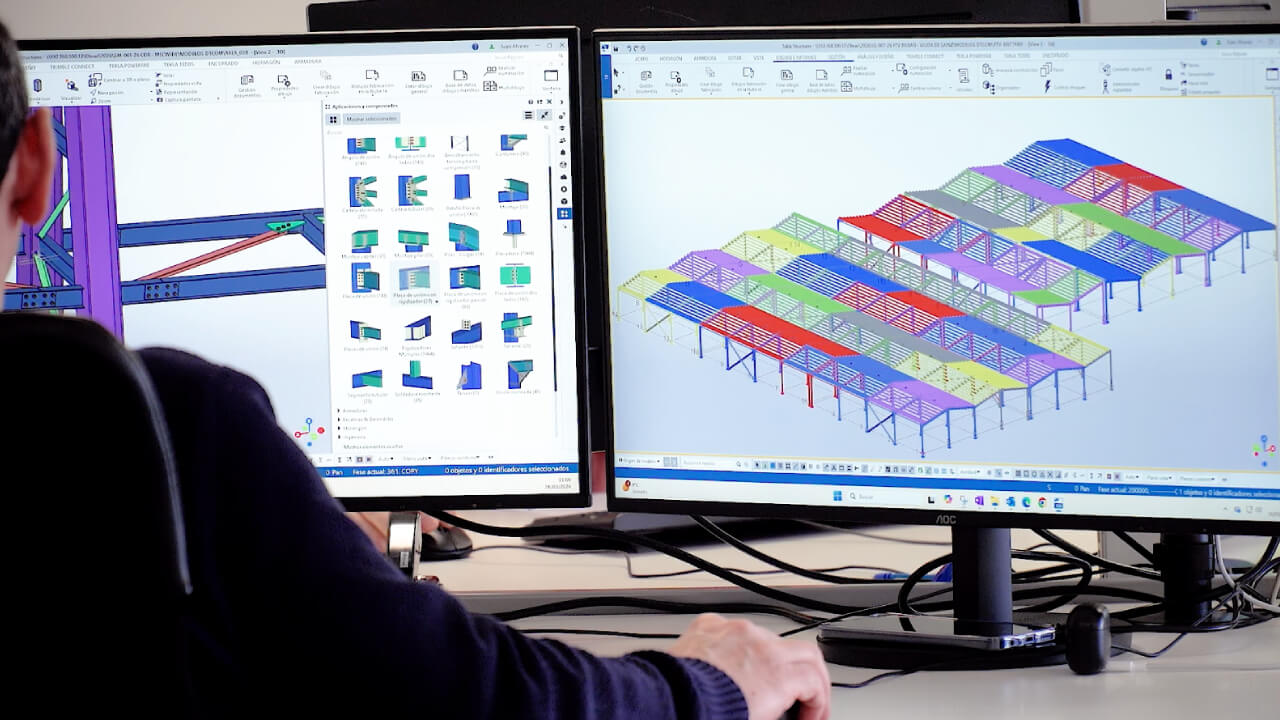

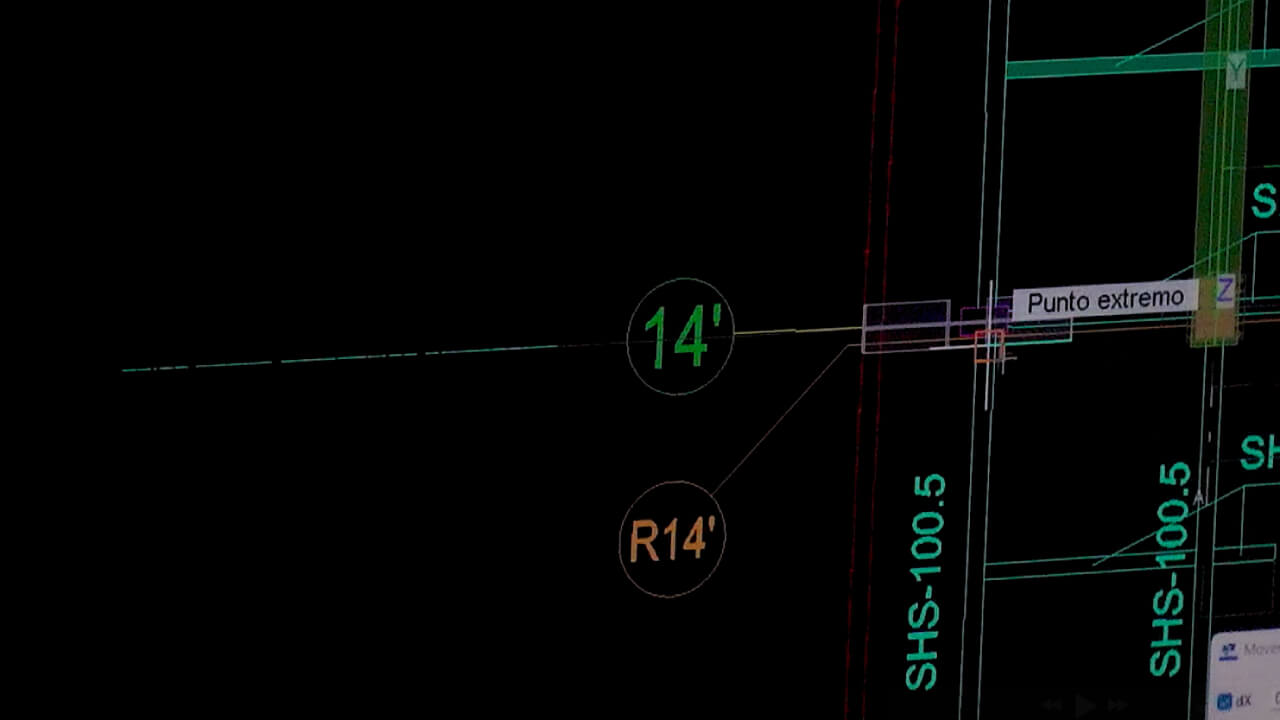

Validada la seguridad, el modelo tiene que convertirse en algo que una máquina pueda cortar y un equipo pueda montar. Trabajamos con Tekla Structures, referencia en modelado 3D para construcción metálica, que genera los listados de material y los planos manteniendo la coherencia entre el modelo, la fabricación y el montaje. AutoCAD completa la documentación 2D y la coordinación con el resto de disciplinas.
El enfoque BIM sirve sobre todo para una cosa: detectar las colisiones entre la estructura y las instalaciones, los forjados o la fachada antes de cortar la primera pieza. Lo que se corrige en el modelo cuesta horas; lo que se corrige en obra cuesta días.
El resultado son planos de fabricación con cotas y tolerancias para CNC, y planos de montaje con guías de replanteo, secuencias de instalación y definición de puntos de izado.
Preguntas frecuentes
¿Qué normativa se aplica al cálculo de estructuras metálicas en España?
En España, el cálculo de estructuras metálicas se rige principalmente por el CTE (Código Técnico de la Edificación) y la EAE (Instrucción de Acero Estructural). Para obras de ingeniería civil se aplican adicionalmente los Eurocódigos, especialmente el Eurocódigo 3 (EN 1993). La fabricación debe cumplir la UNE-EN 1090 con Marcado CE. En DTCOM calculamos bajo todas estas normativas según el tipo de proyecto.
¿Podéis encargaros solo del cálculo, si la fabricación la hace otro?
No, nuestro servicio de cálculo y diseño está ligado a la fabricación de la estructura metálica. Podemos trabajar a partir de un proyecto de arquitectura existente, desarrollarlo técnicamente y encargarnos de la fabricación y, si se requiere, del montaje, pero no realizamos únicamente la documentación técnica para que la ejecute otro fabricante.
¿Trabajáis con proyectos ya definidos por arquitectos o ingenieros externos?
Sí, habitualmente. Nuestro departamento técnico está acostumbrado a recibir proyectos básicos o anteproyectos de arquitectura y a desarrollar a partir de ellos el proyecto detallado de estructura metálica (modelo 3D, planos de fabricación y montaje, memoria de cálculo). Coordinamos directamente con el estudio de arquitectura o la ingeniería del cliente para asegurar la coherencia entre todas las disciplinas.
¿Qué ventaja tiene que el mismo equipo calcule, fabrique y monte la estructura?
La integración de ingeniería, fabricación y montaje en un mismo equipo elimina los errores de interpretación entre disciplinas y acorta los tiempos de proyecto. Cuando el departamento técnico que calcula la estructura también genera los planos de taller y planifica el montaje, se garantiza coherencia total entre el modelo, la fabricación y la ejecución en obra, evitando incompatibilidades y costosas esperas.
